KXYL-600B风压检测仪/微压差计

KXYL-600B风压检测仪/微压差计

一、用途：

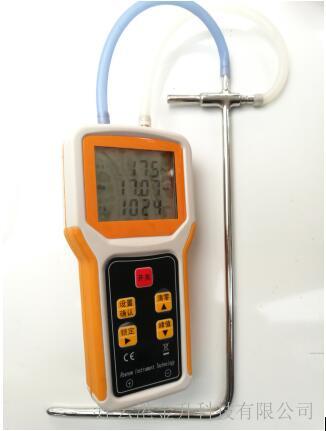

微压差计是一种高稳定多功能的测量仪器，适用于气体的风速风量正压、负压和差压的测量，是各环境监测站、实验室、医药卫生、建筑空调供暖、通风、烟道及无尘室测试或标定压力的理想仪器，配上皮托管可直读测量气体压力流速和风量。

二、特点：

１． 中文液晶显示。

２． 压力、风速、风量值直读。

３．可输入皮脱管系数、空气密度、风口面积。

４．采用美国进口微压力传感器、超低功耗微电脑、高性能仪表放大器。

５．全触摸按键、数字调零、峰值锁定、主页面锁定。

６．便携式、多功能、高分辨率、高精度、高稳定性。

７．具有测量值温度补偿和智能数值稳定功能。

８．低电池电压指示、电池电量指示，超压力量程指示。

９．使用四节7号碱性电池可连续工作100小时（南孚电池）。

注：测量液体的时候应当取压差另外加入密度换算流速或流量

三、使用方法：

1． 开机状态：

接上电源或安装好电池，按开关键，仪器进入初始化状态。显示屏上显示的中文内容如上图所示。仪器预热3分钟，待显示的数据稳定后便可进行测量。

2． 清零：在风量、风速、压力和温度的测量状态下，按清零键后可**压力的初始值，使显示数据为《00000》

3．皮托管系数、空气密度、风口面积设定：

   按设置键，当显示屏显示皮托管系数时，按►右移键，每按一下，数字光标向右移动一位。按▲上移键，每按一下，数字向上翻动一位。按▼下移键  每按一下，数字向下翻动一位（L型皮托管系数0.990－1.010、S型皮托管系数0.810－0.860）。设定后，再按设置键，设定空气密度方法同上；再按设置键，设定风口面积方法同上。

4. 全压测量： 用仪器正压接口 连接皮托管 全压端口 (此时仪表负压端通大气压) 用手拿稳皮托管并将皮托管尽量垂直于管道壁及管道中间位置,如下图A所示 此时仪表显示值为动压数据值.  测量前仪器置零

5． 静压(正负压)测量：用仪器正压接口 连接皮托管 静压端口 (此时仪表负压端通大气压) 用手拿稳皮托管并将皮托管尽量垂直于管道壁及管道中间位置,如下图A所示 此时仪表显示值为静压数据值.  测量前仪器置零

动压=全压-静压（全压可以代入伯努利方式换算风速风量）

皮托管有2个接口 直的过来的接口为动压端口   垂直于管体的为静压端口

测量差压

 仪器正、负接嘴分别接高、低压力源，读数即为差压值。（如读数显示负值，

则为正、负方向接反，交换接嘴即可）。

四：技术指标

仪器内部运算公式为伯努利工程方式如下：

V＝ K     2△P／ρ

式中：

    V         风速 ( m/s )

    K         皮托管系数

    △P       通过连接皮托管正负接口测得的压力 ( Pa )

    ρ        流体密度 ( kg/m³ )

测量风量：

多点测量风速，求得风速平均值后，即可计算风量Q。

    Q＝3600×V×F

式中：

Q        风量 ( m³/h )

V        平均风速 (m/s )

F        管道截面积 (m²)
