1产品概述

一、主要技术参数：

放大率：10倍（实际放大率）

物镜口径：50mm

视角：6°

视场：56m/1000m

出瞳直径：5mm

出瞳距离：18mm

分辨率：5.6″

视度调节范围：±4屈光度

目距调节范围：55~72mm

分划板格值：5密位/格； 上下各8格（40密位）、左右各10格（40密位）

测量方向角/高低角/测距：YES

*小对焦范围：5.0m

调焦：双目调焦

目镜调焦：YES

防水/防雾：充氮气防水，IPX7

棱镜类型：BAK4

镀膜：全宽带镀膜

产品净重：约800g

产品尺寸：18CMx17CMx6.5CM

材质：金属镜身加裹防滑橡胶望远镜专用工程材料。

外置三脚架转接孔：支持

望远镜尺寸：望远镜: (零视度时) 215x75x180mm

望远镜重量：1.2KG

贮存温度: -55°C 一+70"C
工作温度:-40"C一+55*C

二、工作原理

     工作原理如图1所示。远处的物体（或目标）发出或反射的光线被物镜接收，经物镜作用成一个倒立的物像，再通过上下直角棱镜倒像后，成正立的物像在目镜的焦平面上，通过目镜放大供人眼观察。望远镜左（或右）支系统焦平面上放置了一块分划板，通过分划板即可进行方向、高低测角和测距

预防性维护的目的是及时发现隐患、及早排除故障，使望远镜时刻保持良好的工作状态。预防性维护检查一般是在望远镜长期存放后，或者在长时间

运输前和长时间运输后进行，重点是对望远镜及备附件的外表面和光学零件表面进行检查，检查其表面是否有污物、尘土、指纹和水印等，如发现有

异物，要认真地进行擦拭。预防性维护检查也可以结合一般技术检查进行。

四、适用范围

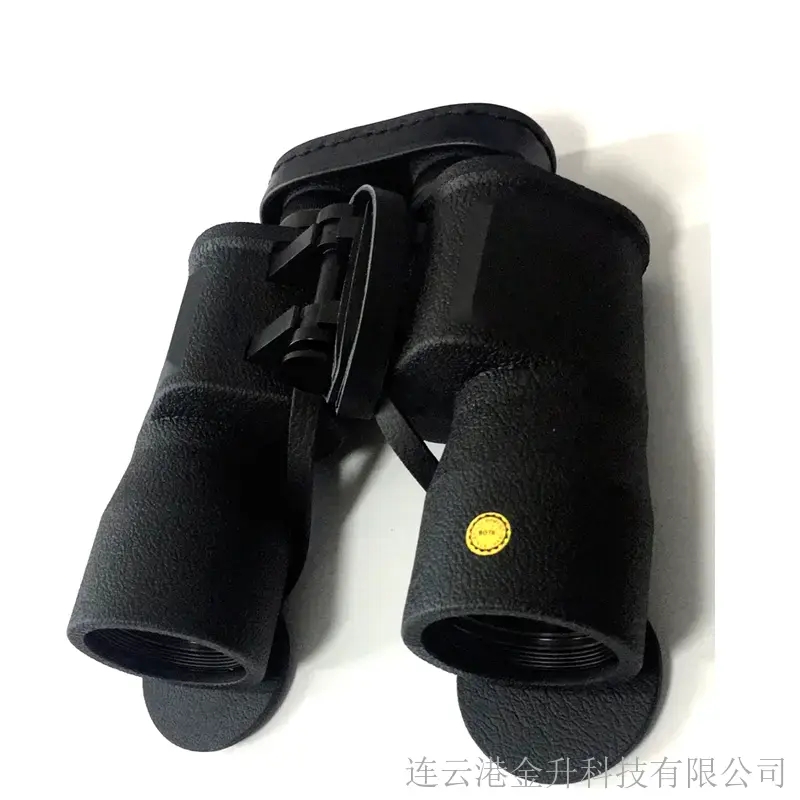

       BOTE(博特）T98望远镜系列，为全镀膜、密封防水型多用途产品，是一种双目观察仪，主要用于白天对远距离的物体（或目标）进行观察、指挥、搜索，并可利用镜内分划概略测量目标的方向角、高低角和距离。该望远镜内腔采用特殊的防霉技术，能有效地防潮、防霉；广泛应用于GONG安、交通、远洋、林业、勘察等领域。
