使用及注意事项

1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等

概述

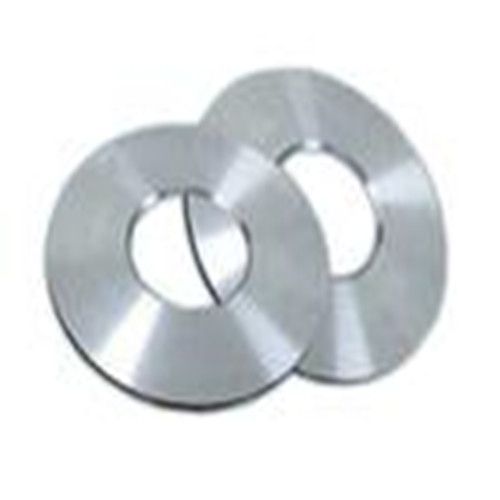

KLG型标准孔板是节流装置中结构zui简单，适应性zui强的一种产品。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

标准孔板是一种测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该标准孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

使用径距式孔板流量计应满足的条件及注意事项

1、管道的条件

（1）节流件前后的直管段需要是直的，不得有肉眼可见的弯曲。

（2）安装节流件用的直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。

（3）为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形
