详情介绍
大疆经纬M300RTK+禅思L1激光雷达项目应用项目背景
该项目为测试大疆M300 RTK+L1+第三方基站在实际生产中,没有网络信号情况下的应用。
项目目标
检测L1激光雷达在无网络环境中与第三方基站数据采集及处理的步骤应用于各行业需要使用M300RTK+L1设备,但是没有网络环境下的数据采集场景
项目难点
经纬M300 RTK 1台+L1激光雷达1台
经纬M300 RTK是现代航空系统与大疆行业级无人机技术的融合。大续航55分钟,支持六向定位避障,防水等级IP45,拥有众多智能功能,并同时支持三云台,以实力刷新想象,成为行业级无人机全新目标。
大疆经纬M300RTK搭载了全新的OcuSync行业版图传系统,带来了远达15公里的控制距离,可实现三通道1080p图传,支持2.4/5.8GH2双频通信,工作中可自动实时切换至佳信通。该产品采用了全新的机身结构和动力系统设计,拥有更稳定的飞行表现。大疆经纬M300RTK还提供了双云台、上置单云合和0nboardSDK开放接口,多可同时支持三个负载,大载重量达2.7公斤.

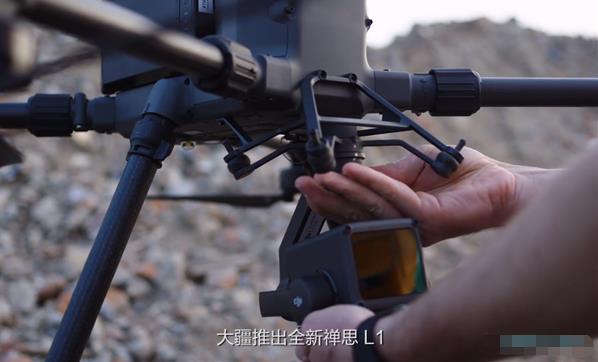

L1激光雷达1台DJL1集成Livox激光雷达模块高精度惯导、测绘相机、三轴云台等模块,搭配经纬M300 RK和大疆智图,形成一体化解决方案,轻松实现全天候、高效率实时三维数据获取以及复杂场景下的高精度后处理重建.
3.后处理软件采用大疆智图
大疆智图是一款提供自主航线规划、飞行航拍、二维正射影像与三维模型重建、点云数据处理的PC应用软件。一站式解决方案帮助行业用户全面提升航测内外业效率,将真实场景转化为数字资产
4.中海达IRTK10移动站一套
5.中海达HBC软件
整体作业方案
1.在测区用千寻网络RTK测出检查点2000坐标系下的平面坐标
2.把IRTK10架设在已知点上做静态观测
3.M300RTK+L1,使用GPS模式飞行采集测区点云数据。无人机飞行参数如下
建图航拍
使用GPS模式
航高:70米地面分辨率(GSD):1.91cm
开启标定飞行真彩上色勾选
云台角度:-90度起飞速度:15m/s
航线速度:10m/S旁向重叠度:50%
边距:25m波模式:双回波
采样频率:240KHz扫描模式:重复扫描
4.使用中海达HBC软件解算静态数据,并把对应基站数据名称改为智图规定格式,复制到对应数据文件夹.
5.使用大疆智图处理数据并验证精度
项目成果
测试结果
M300加L1激光扫描相结合,在无网络的情况下,使用第三方RTK设备做静态观测,PPK后处理,精度可达厘米级,满足测绘行业高精度需求.
大疆航测解决方案的优势
1.传统测量方式
传统通道建模需要使用载人飞机,不仅对起降场地要求高而且成本高昂。
为保持安全飞行高度,载人飞机无法适应山区高度差,难以对山区通道进行建模,传统建模方式需要规划航线、执行拍摄,再倒出数据建模,需要等待数天。
2.大疆无人机测量方式:
大疆无人机M300RTK+禅思L1,飞行安全系数高,六向避障系统,可以满足绝大多数场景的安全飞行,起降方便,操作简单,数据采集效率高,极大的提高了项目完成效率。无人机飞行可以采用手动打点或者导入KML文件,很好的解决了地形变化导致的飞行数据采集不均匀的问题.
无人机便于携带,可灵活起降,使用成本远低于载人飞机
无人机能适应复杂地形,在山区也能获得高精度模型支持实时三维重建,效率高,便于实效性强的现场应用。
