产品结构

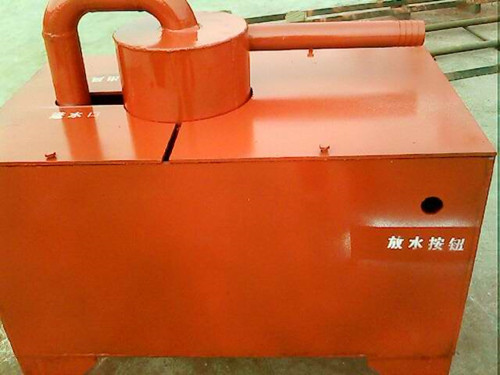

KCS-80捕尘器共有三部分组成：封孔器、连接管、除尘器。封孔器主要有扩孔钻头、扩孔管、三通、密封套筒、卡头等组成。连接管根据施工现在的实际需要采用适当长度的胶管。除尘器主要有放水阀、芯管、旋涡体、水箱、喷头、涡壳、排渣阀等组成。

捕尘器产品工作原理

（1）封孔器工作原理

在正常钻孔过程中，钻孔孔口产生尘源的地方主要有两个：一是钻孔孔壁与扩孔管之间缝隙；二是钻杆与封孔器的密封套筒之间缝隙。封孔器对扩孔管与扩孔孔壁之间的采取安装过程中紧配合，对钻杆与密封套筒之间采取可靠的密封零件，消除了这两个地方的尘源，使正常钻进过程中的粉尘全部能引入三通进入连接管。

（2）除尘器工作原理

在正常钻孔过程中，钻孔内的大量回风、瓦斯和钻屑经封孔器、连接管进入除尘器的进风管，经旋涡体、芯管后由上往下作切向式旋转。一些粗颗粒煤渣在漩涡中沉入箱底，经自动排渣阀自动排出，完成了di一次筛选式干式除尘。其余细微尘粒随瓦斯回风往上经芯管、涡壳、喷头进入水箱，尘料经水浴溶入水中，进行了第二次水浴式除尘。而剩余的瓦斯和风沿水箱上出口溢出。经过两次除尘，气体得到净化，除尘效果达到90％以上。
