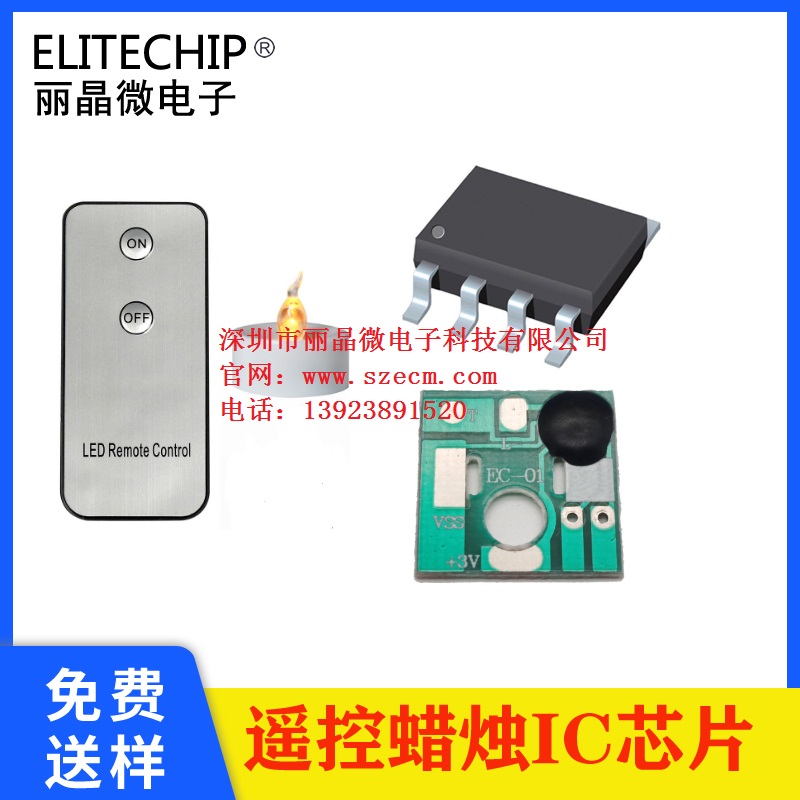

EH2205510-2F56-2F8B 2键遥控蜡烛芯片
一、 功能说明
2键遥控蜡烛芯片方案：上电蜡烛闪，一路红外遥控输入，一路蜡烛闪LED输出；
遥控器用户码：00FF
“ON”键:码值“01”，开启LED
“OFF”键：码值“05”，关闭LED
二、 电气参数（VDD=5.0V，GND=0V，TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
Fcpu=2MHz@XTAL-4M |
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
20 |
mA |
Vol=0.6V |
|
驱动电流 |
IOH |
|
|
14 |
mA |
Voh=VDD-0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三、 封装脚位图（SOP-8）
四．PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
OSCI |
接32.768K晶振 |
|
3 |
OSCO |
接32.768K晶振 |
|
4 |
NC |
悬空 |
|
5 |
Led1 |
输出脚、低有效 |
|
6 |
Out |
接收头电源脚 |
|
7 |
IR |
红外信号输入脚 |
|
8 |
GND |
IC负极 |
五、 电路图参考
六、 封装尺寸图（SOP-8）
七、版本说明
|
版本 |
日期 |
描述 |
|
EH2205510-2F56-2F8B |
2022/5/26 |
V01初版 |
