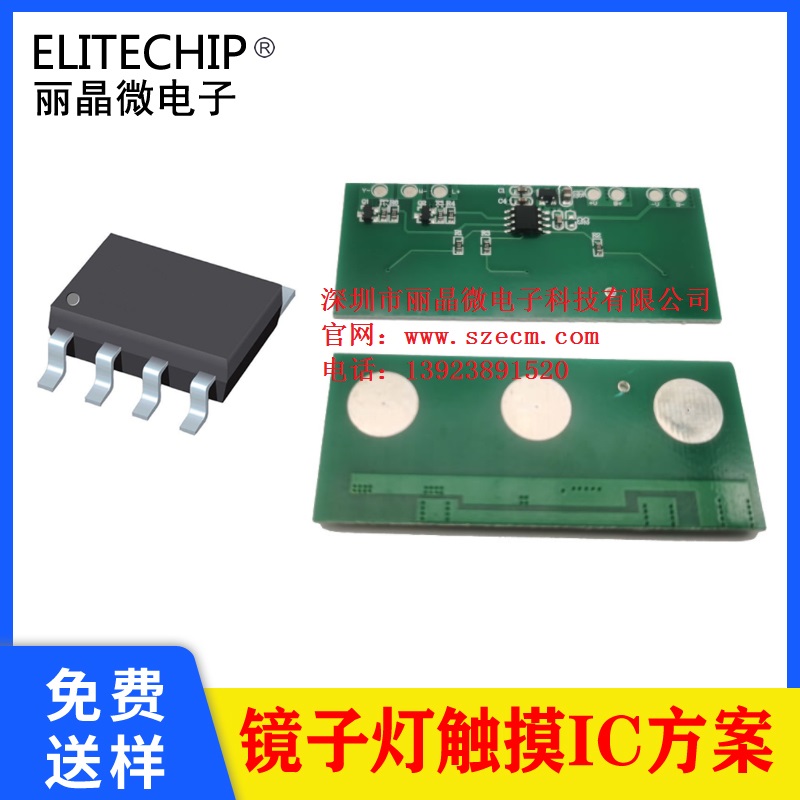

E5EAD6C2三键触摸芯片
一． 功能说明
供电方式：2.3-5V
三个触摸按键输入控制，两路LED输出。
上电不工作，触发开关后开始工作；
触摸按键1：色温转换键；白光、黄光、自然光三色切换，上电冷光（100%），按一下暖光（100%）再按一下冷光（50%）+暖光（50%），触摸按键依次循环。
触摸按键2：触摸开关键，触摸一下开，触摸一下关，开的状态下可调光调色，关的状态下触摸其他按键无效（带记忆功能）
触摸按键3：长按无极调光键。
多应用于卫浴镜、化妆镜、氛围灯、家居灯，台灯等触摸类LED灯饰。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.3 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
3 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
8 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
4 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-50 |
25 |
125 |
℃ |
|
三． 脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
T3 |
触摸3 |
|
2 |
CAP |
灵敏度调节 |
|
3 |
VDD |
电源正 |
|
4 |
GND |
电源负 |
|
5 |
T2 |
触摸2 |
|
6 |
OUT2 |
暖灯输出，高电平有效 |
|
7 |
OUT1 |
白灯输出，高电平有效 |
|
8 |
T1 |
触摸1 |
四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
E5EAD6C2 |
2021/6/2 |
V01初版 |
|
|
|
|
